結構特點：1.安全系數高:在主管線既沒有壓力也沒有流體的情況下也能可靠地關閉閥門
結構特點：
1. 安全系數高:在主管線既沒有壓力也沒有流體的情況下也能可靠地關閉閥門。
2．閥門通道處采用特殊的流形設計，避免介質直接沖刷，有效地保護密封面。
3．閥座和閥瓣面均堆焊硬質合金，耐沖蝕、耐磨損、耐腐蝕。
4. 電磁閥在接到電信號后能夠迅速動作，可靠地關閉閥門，嚴密無泄漏。
試驗壓力
| 公稱壓力PN | 16 | 25 | 30 | 40 | 45 | 50 | 64 |
| 強度試驗壓力（Mpa） | 2.4 | 3.8 | 4.5 | 6.0 | 6.8 | 7.0 | 9.6 |
| 密封試驗壓力(Mpa) | 1.8 | 2.8 | 3.3 | 4.4 | 5.0 | 5.5 | 7.0 |
| 試驗介質 | 水 | ||||||
主要零件材料
| 零件名稱 | 閥體、閥蓋、搖桿、閥蓋 | 材質代號 | 軸 | 填料 | 密封面 | 電磁閥 | 氣缸 | 彈簧 |
| 材料 | 碳鋼 | C | 鉻不銹鋼 | 柔性 石墨 | 硬質合金 | 國產/進口 | 優質碳鋼 | 高強彈簧鋼 |
| 鉻鉬鋼 | C6、I | 鉻鎳不銹鋼 | ||||||
| WC9 | C9 | 鉻鎳不銹鋼 |

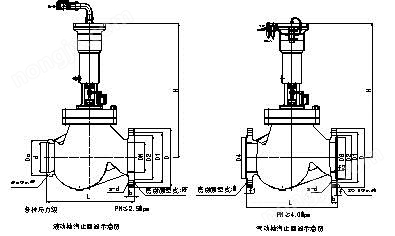

主要外形及連接尺寸
FH-16
| 公稱通徑DN(mm) | 主要外形及連接尺寸(mm) | |||||||||
| L | d | Do | D | D1 | D2 | b | Z-Φd | f | `H | |
| 80 | 310 | 78 | 89 | 195 | 160 | 135 | 20 | 8-Φ18 | 3 | 670 |
| 100 | 350 | 96 | 108 | 215 | 180 | 155 | 20 | 8-Φ18 | 3 | 725 |
| 150 | 480 | 146 | 159 | 280 | 240 | 210 | 24 | 8-Φ23 | 3 | 810 |
| 200 | 550 | 202 | 219 | 335 | 295 | 265 | 26 | 12-Φ23 | 3 | 898 |
| 250 | 650 | 254 | 273 | 405 | 355 | 320 | 30 | 12-Φ25 | 3 | 995 |
| 300 | 750 | 303 | 325 | 460 | 410 | 375 | 30 | 12-Φ25 | 4 | 1230 |
| 350 | 850 | 353 | 377 | 520 | 470 | 435 | 34 | 16-Φ25 | 4 | 1320 |
FH-25
| 公稱通徑DN(mm) | 主要外形及連接尺寸(mm) | |||||||||
| L | d | Do | D | D1 | D2 | b | Z-Φd | f | H | |
| 80 | 310 | 78 | 89 | 195 | 160 | 135 | 22 | 8-Φ18 | 3 | 670 |
| 100 | 350 | 96 | 108 | 230 | 190 | 160 | 24 | 8-Φ23 | 3 | 725 |
| 150 | 480 | 146 | 159 | 300 | 250 | 218 | 30 | 8-Φ25 | 3 | 810 |
| 200 | 550 | 202 | 219 | 360 | 310 | 278 | 34 | 12-Φ25 | 3 | 898 |
| 250 | 650 | 254 | 273 | 425 | 370 | 332 | 36 | 12-Φ30 | 3 | 995 |
| 300 | 750 | 303 | 325 | 485 | 430 | 390 | 40 | 16-Φ30 | 4 | 1230 |
| 350 | 850 | 353 | 377 | 550 | 490 | 448 | 44 | 16-Φ34 | 4 | 1320 |
FH-40
| 公稱通徑DN(mm) | 主要外形及連接尺寸(mm) | ||||||||||||
| L | d | Do | D | D1 | D2 | D6 | b | Z-Φd | f | f1 | f2 | H | |
| 80 | 310 | 78 | 89 | 195 | 160 | 135 | 121 | 22 | 8-Φ18 | 3 | 4 | 4 | 670 |
| 100 | 350 | 96 | 108 | 230 | 190 | 160 | 150 | 24 | 8-Φ23 | 3 | 4.5 | 4.5 | 725 |
| 150 | 480 | 145 | 159 | 300 | 250 | 218 | 204 | 30 | 8-Φ25 | 3 | 4.5 | 4.5 | 810 |
| 200 | 550 | 200 | 219 | 375 | 320 | 282 | 260 | 38 | 12-Φ30 | 3 | 4.5 | 4.5 | 898 |
| 250 | 650 | 252 | 273 | 445 | 385 | 345 | 313 | 42 | 12-Φ34 | 3 | 4.5 | 4.5 | 995 |
| 300 | 750 | 301 | 325 | 510 | 450 | 408 | 364 | 46 | 16-Φ34 | 4 | 4.5 | 4.5 | 1230 |
| 350 | 850 | 353 | 377 | 570 | 510 | 465 | 422 | 52 | 16-Φ34 | 4 | 5 | 5 | 1320 |
FH-45
| 公稱通徑DN(mm) | 主要外形及連接尺寸(mm) | |||||||||||||
| L | d | Do | D | D1 | D2 | D4 | D6 | b | Z-Φd | f | f1 | f2 | H | |
| 300 | 870 | 300 | 325 | 530 | 460 | 412 | 363 | 364 | 54 | 16-Φ39 | 4 | 4.5 | 4.5 | 1310 |
| 350 | 958 | 350 | 377 | 595 | 525 | 475 | 421 | 422 | 60 | 16-Φ39 | 4 | 5 | 5 | 1335 |
FH-50
| 公稱通徑DN(mm) | 主要外形及連接尺寸(mm) | |||||||||||||
| L | d | Do | D | D1 | D2 | D4 | D6 | b | Z-Φd | f | f1 | f2 | H | |
| 350 | 963 | 350 | 377 | 595 | 525 | 475 | 421 | 422 | 60 | 16-Φ39 | 4 | 5 | 5 | 1335 |
FH-64
| 公稱通徑DN(mm) | 主要外形及連接尺寸(mm) | ||||||||||||
| L | D | Do | D | D1 | D2 | D6 | b | Z-Φd | f | f1 | f2 | H | |
| 80 | 380 | 80 | 89 | 210 | 170 | 140 | 121 | 30 | 8-Φ23 | 3 | 4 | 4 | 750 |
| 100 | 430 | 100 | 108 | 250 | 200 | 168 | 150 | 32 | 8-Φ25 | 3 | 4.5 | 4.5 | 809 |
| 150 | 550 | 150 | 159 | 340 | 280 | 240 | 204 | 38 | 8-Φ34 | 3 | 4.5 | 4.5 | 889 |
| 200 | 650 | 200 | 219 | 405 | 345 | 300 | 260 | 44 | 12-Φ34 | 3 | 4.5 | 4.5 | 1175 |
| 250 | 775 | 250 | 273 | 470 | 400 | 352 | 313 | 48 | 12-Φ41 | 3 | 4.5 | 4.5 | 1275 |
| 300 | 900 | 300 | 325 | 530 | 460 | 412 | 364 | 54 | 16-Φ41 | 4 | 4.5 | 4.5 | 1380 |
| 350 | 1025 | 350 | 377 | 595 | 525 | 475 | 422 | 60 | 16-Φ41 | 4 | 5 | 5 | 1500 |
FH-30
| 公稱通徑DN(mm) | 主要外形及連接尺寸(mm) | |||||||||
| L | D | D1 | D2 | D6 | b | Z-Φd | f | f2 | H | |
| 500 | 1150 | 755 | 670 | 612 | 576 | 62 | 20-Φ48 | 4 | 5 | 1775 |
FH-50
| 公稱通徑DN(mm) | 主要外形及連接尺寸(mm) | |||||||||
| L | D | D1 | D2 | D6 | b | Z-Φd | f | f2 | H | |
| 500 | 1174 | 800 | 705 | 640 | 576 | 74 | 20-Φ52 | 4 | 5 | 1864 |
